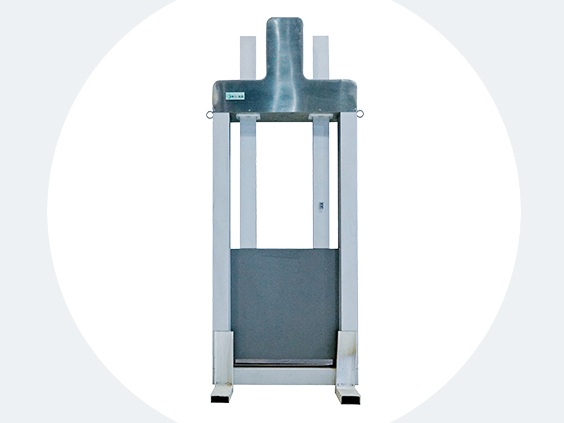

智能測控一體化板閘
產品介紹
針對于灌區中支渠和斗渠的閘門，我公司自主研發設計了鋁合金材質閘門，包含鋁合金鋼索閘門和鋁合金鏈條閘門，具有壽命高、能耗低、環境適應性強、止水可靠、控制測量精準等特點，特別是鋼索閘門有效解決了泥沙水質閘門易損的問題。
400-080-7068
- 產品特點
- 技術參數
結構及布局：
? 閘門主要由閘體、啟閉機構、控制系統、供電系統4個部分組成。
? 閘體由立柱、底檻、橫梁、閘板、鋼索、止水密封組成;
? 啟閉機構由啟閉機、手動啟閉機構、減速電機及聯軸器組成;
? 控制系統由操作面板(自帶觸摸屏和按鍵)、閘控器、電源轉換模塊、視頻模塊等組成:
? 供電系統由太陽能電池板、立桿、蓄電池(地埋)等組成。
產品特點及優勢：
? 產品充分考慮灌區沒有市電的野外場景，從機械結構設計和控制器功能開發等各個方面對產品能耗進行優化完善。設備待機功耗≤60mA，閘門運行功耗≤1500mA。
? 閘門框自主開模設計，采用6061高強度鋁合金加工而成。
? 閘門板采用輕型高強鋁合金復合蜂窩板，在保證止水強度的前提下最大限度降低閘門板自重。
? 兼容動態止水和靜態止水兩種止水方案，保障閘門的密封性。
? 啟閉機采用蝸輪蝸桿結構，具有反向自鎖性能。
? 內置電流檢測、雙重限位檢測、閘門開度檢測，確保閘門運行安全。
| 序號 |
性能指標 |
描述 |
| 1 |
閘門材質 |
閘體框采用高強度鋁合金材質6063-T5、閘門板采用蜂窩式鋁合金材質、防護罩及緊固件采用304不銹鋼材質 |
| 2 |
閘板寬度 |
最小400mm，最大3000mm |
| 3 |
閘板高度 |
最小400mm，最大2000mm |
| 4 |
密閉性能 |
密封件每延米小于0.2L/分鐘 |
| 5 |
驅動方式 |
不銹鋼鋼索繩/鏈條 |
| 6 |
控制模式 |
現地啟閉控制 現地開度控制 現地流量控制 遠程開度控制 遠程流量控制 |
| 7 |
控制方式 |
現地 手機端 PC端 |
| 8 |
啟閉速度 |
1.5-2mm/S |
| 9 |
電機 |
DC12V 40W 60W 90W；DC24V 120W 180W 240W |
| 10 |
圖片采集 |
定時拍攝圖片上傳功能，可通過平臺軟件. APP進行圖片查看。支持實時抓拍圖片功能 |
| 11 |
顯示屏 |
7寸彩色觸提屏 |
| 12 |
通訊接口 |
RS232 、RS485 、4-20mA模擬量 |
| 13 |
視頻傳輸 |
RTMP格式 |
| 14 |
開度測定 |
開度精度±1mm、絕對值型編碼器、；1024x4096 |
| 15 |
供電方式 |
太陽能供電或市電交流電供電 |
| 16 |
通訊方式 |
4G全網通 無線網橋 （備選光纖） |
| 17 |
位置保護 |
霍爾傳感器 |
| 18 |
保護方式 |
電機過載保護 位置超限保護 開度超限保護 |
| 19 |
太陽能板 |
100W單晶板 100W多晶板 |
| 20 |
電池 |
2塊12V65Ah免維護鉛酸蓄電池 |
| 21 |
水位計 |
量超聲波水位計 靜壓式水位計 |
| 22 |
校準方式 |
一鍵自動校準 |
| 23 |
工作溫度 |
-20℃～+70℃ |
| 我公司保留因產品升級換代變更參數的權力，變更內容主要為提升產品性能、安全性或適配行業標準，不影響產品核心功能及使用。 | ||
